Rigattoni

Nozzle-LED an O2S n.i.o

hmmm...
Was ist denn hier falsch?

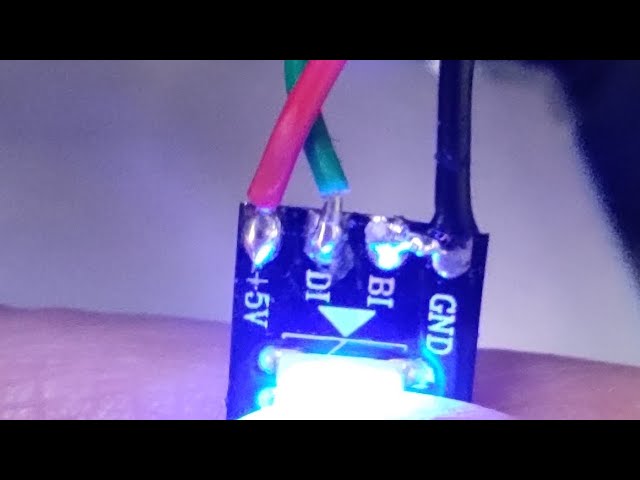

Habe mal ein Video davon hoch geladen: https://www.youtube.com/watch?v=8TnJADbIsvQ
[neopixel nozzle_led]
pin: toolboard_t0:PC15
chain_count: 2
color_order: GRB
initial_GREEN: 0.3
initial_RED: 0.3
initial_BLUE: 0.3

[gcode_macro NOZZLE_LED_10]
gcode:
  SET_LED LED="nozzle_led" GREEN=0.1 RED=0.1 BLUE=0.1 SYNC=1

[gcode_macro NOZZLE_LED_30]
gcode:
  SET_LED LED="nozzle_led" GREEN=0.3 RED=0.3 BLUE=0.3 SYNC=1

[gcode_macro NOZZLE_LED_50]
gcode:
  SET_LED LED="nozzle_led" GREEN=0.5 RED=0.5 BLUE=0.5 SYNC=1

[gcode_macro NOZZLE_LED_100]
gcode:
  SET_LED LED="nozzle_led" GREEN=1.0 RED=1.0 BLUE=1.0 SYNC=1

[gcode_macro NOZZLE_LED_OFF]
gcode:
  SET_LED LED="nozzle_led" GREEN=0 RED=0 BLUE=0 SYNC=1

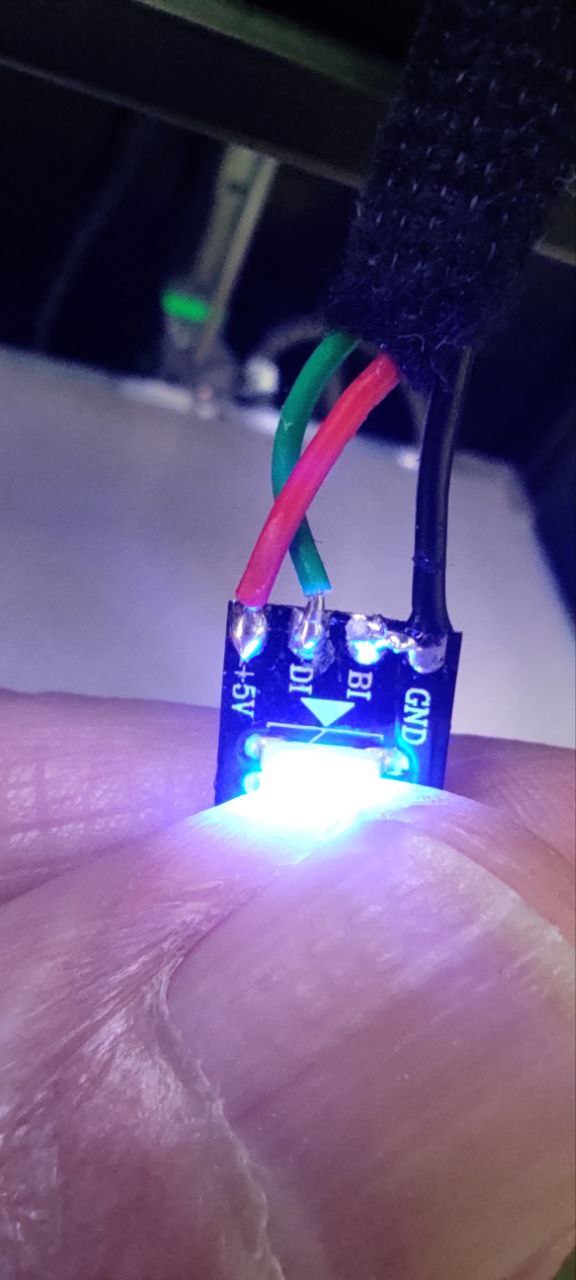

Ground und BI gebrückt, wie man auf dem Foto sehen kann und wie ich es bei allen anderen LED im Drucker gemacht habe... ohne Ausnahme. Die LED habe ich mehrfach schon ausgetauscht um sicher zu stellen, dass ich keine Defekte da habe.
Zudem kommen die LED von dem selben Strip wie alle anderen LED im Drucker.

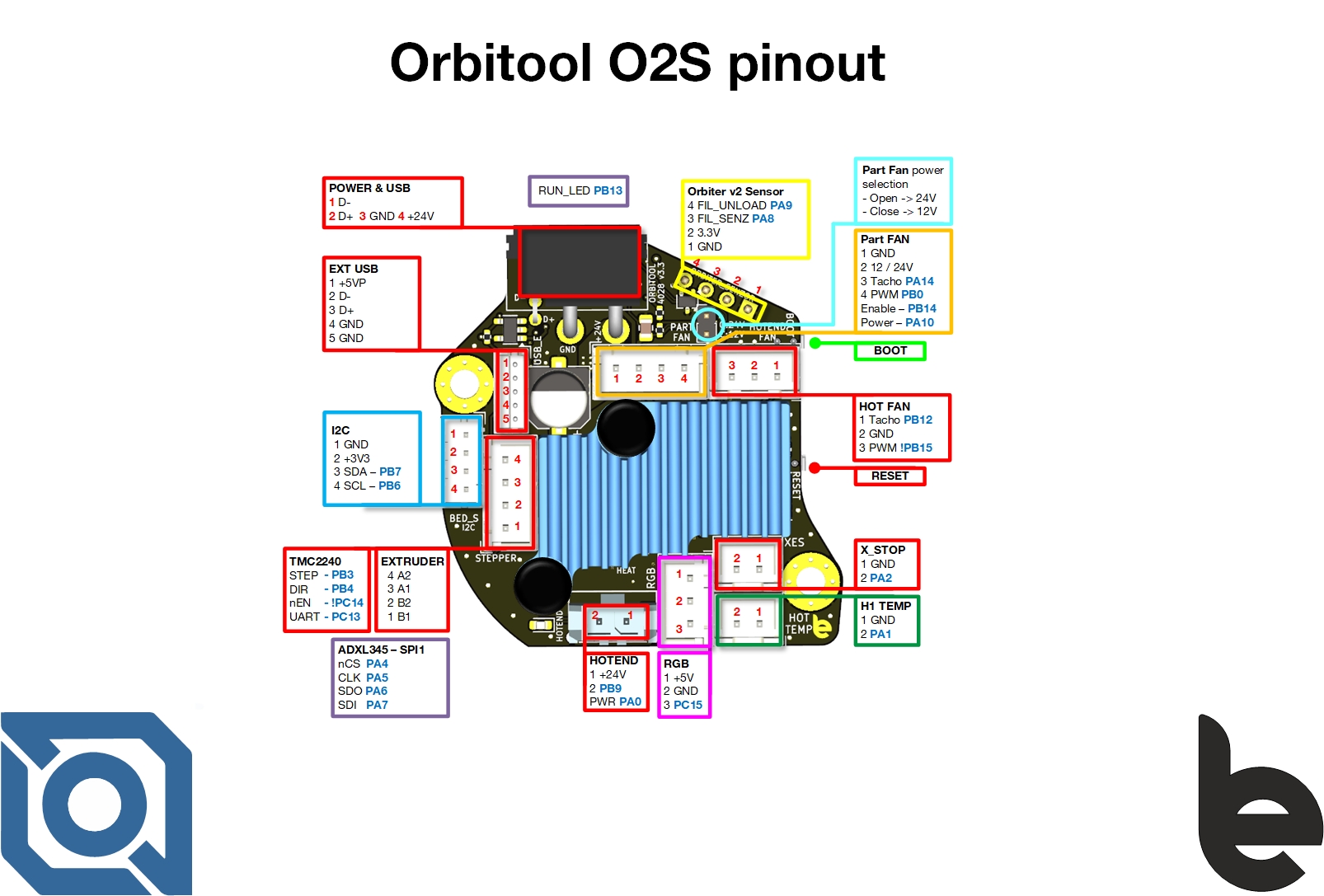

... und wie hier angeschlossen: https://github.com/RobertLorincz/Orbiter-Toolboards/blob/main/Orbiter%20O2S%20Toolboard/Documentations/Orbitool%20O2S%20Pinout.jpg?raw=true
YouTubeRigattoni
4. Dezember 2025
4. Dezember 2025
